Contracor Sandstrahlkabine CAB-S | Saugstrahlkabine | Filteranlage | Automatische Filterabreinigung

| Art. Nr. 10215105

Contracor Saugstrahlkabine CAB-S mit Zyklonrückgewinnung • Varianten: CAB-110S oder CAB-135S • Maximale Betriebslast: 350 kg • GX-Pistole mit 4 mm Luft- und 8 mm Wolframkarbiddüse • Zyklon R-350 bzw. R-400 • Filter DC-1100 bzw. DC-1500 mit automatischer Pulse-Jet-Abreinigung • Absaugung: 1.050 bzw. 1.150 m³/h • Anschluss: 380 V, 1,1 bzw. 1,5 kW • Fußpedalbedienung

Um 12% reduziert

€4.583,88 €5.238,38

inkl. MwSt. / CHF exkl. MwSt.

Versand: — · Versanddetails

5 % Rabatt auf Ihre erste Bestellung!

Sie erhalten zusätzlich 5 % Rabatt auf Ihren ersten Einkauf mit dem Code:

Lieferzeit ca. 3–4 Wochen innerhalb Deutschlands · EU: ca. 2–6 Werktage länger

Größe

CAB-110S CAB-135S

Ihre persönlichen Ansprechpartner bei Strahltechnik Express

Persönliche Beratung

Fragen zum Produkt oder zur passenden Ausstattung? Wir helfen Ihnen gerne persönlich weiter.

Mo.–Do. · 8:30–16:30 UhrFr. · 8:30–13:00 Uhr

+49 (0) 2551 5030 E-Mail WhatsApp

Ihre Vorteile bei uns

Steuerfreie EU-Lieferung nach USt.-IdNr.-Prüfung im Checkout
Wir sind seit 2009 für Sie da
Bereits über 5.000 Kunden vertrauen uns
Direkt online bestellen oder persönliches Angebot anfordern
Persönlich für Sie da. Vor und nach dem Kauf

Unsere Zahlungsarten

Fragen & Hilfe

Sie haben Fragen zu einem unserer Produkte oder wünschen eine fachliche Beratung zur Auswahl der für Ihren Anwendungsbereich geeigneten Lösung?

Kein Problem, rufen Sie uns an! Tel. +49 (0) 2551 5030

Schreiben Sie uns eine E-Mail! shop@strahltechnik-express.de

Nutzen Sie unseren Onlinechat oder das Kontaktformular

Leasing & Mietkauf

Wir bieten ausschließlich für Unternehmer, Gewerbetreibende und Selbstständige für ausgewählte Produkte ab einem Netto-Warenwert von 1.000 € die Finanzierungsoptionen Leasing und Mietkauf an. Nachfolgend finden Sie die wesentlichen Unterschiede zwischen beiden Finanzierungsformen.

Leasing

Beim Leasing wird das Produkt dem Leasingnehmer gegen Zahlung regelmäßiger Leasingraten zur Nutzung überlassen. Die Bilanzierung erfolgt beim Leasinggeber. Die Leasingraten können in der Regel als Betriebsausgaben steuerlich geltend gemacht werden. Es handelt sich um Bruttoraten, die Mehrwertsteuer fällt während der gesamten Laufzeit an. Nach Ablauf der vereinbarten Grundmietzeit ist ein Erwerb des Produktes durch Kauf grundsätzlich möglich.

Mietkauf

Der Mietkauf entspricht wirtschaftlich einem Ratenkauf. Das Produkt wird beim Mietkäufer in der Bilanz aktiviert und gemäß den amtlichen AfA-Tabellen abgeschrieben. Mit Zahlung der letzten Mietkaufrate geht das Eigentum am Objekt auf den Mietkäufer über. Die Mehrwertsteuer ist vollständig mit der ersten Mietkaufrate zu entrichten (durchlaufender Posten).

Versand & Lieferung

Der Versand unserer Waren erfolgt abhängig von Größe, Gewicht und Beschaffenheit entweder per Paketdienst oder per Spedition. Die Auswahl der Versandart erfolgt durch uns nach sachgemäßem Ermessen.

Die im Onlineshop angegebenen Lieferzeiten stellen unverbindliche Schätzungen dar, sofern nicht ausdrücklich ein verbindlicher Liefertermin schriftlich zugesagt wurde. Sie basieren auf den zum Zeitpunkt der Bestellung vorliegenden Informationen unserer Hersteller, Lieferanten und Logistikpartner.

Ein Großteil der angebotenen Produkte wird direkt vom Hersteller oder aus externen Zentrallagern versendet (Direktversand). Dadurch können Lieferzeiten von den angegebenen Richtwerten abweichen. Insbesondere bei Materialknappheit, Produktionsverzögerungen, Lieferengpässen, höherer Gewalt oder sonstigen, von uns nicht zu vertretenden Umständen kann es zu Lieferverzögerungen kommen.

Haftungsausschluss:

Für Lieferverzögerungen, die auf Umständen beruhen, welche außerhalb unseres Einflussbereichs liegen, übernehmen wir keine Haftung. Dies gilt insbesondere für Verzögerungen, die durch Hersteller, Vorlieferanten, Transportunternehmen oder sonstige Dritte verursacht werden. Eine Haftung für daraus entstehende Schäden, insbesondere für mittelbare Schäden, Folgeschäden oder entgangenen Gewinn, ist ausgeschlossen, soweit gesetzlich zulässig.

Teillieferungen sind zulässig, soweit sie dem Kunden zumutbar sind. Zusätzliche Versandkosten entstehen hierdurch nicht, sofern nichts Abweichendes vereinbart wurde.

Die genaue Lieferzeit eines Artikels kann auf Anfrage vor oder nach der Bestellung gerne individuell mitgeteilt werden.

Bitte kontaktieren Sie uns hierzu telefonisch unter +49 (0)2551 5030 oder per E-Mail an shipping@strahltechnik-express.de.

Sollte es zu erheblichen Lieferverzögerungen kommen, informieren wir den Kunden unverzüglich. Zwingende gesetzliche Rechte des Kunden bleiben hiervon unberührt.

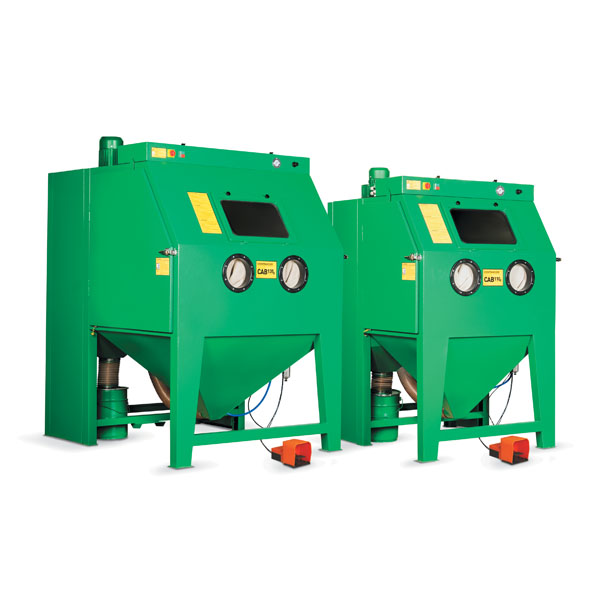

Sandstrahlkabine Contracor CAB-S – professionelle Injektorstrahlkabine mit Zyklonrückgewinnung und automatischer Filterabreinigung

Die Contracor CAB-S ist eine robuste Saugstrahlkabine für den regelmäßigen gewerblichen und industriellen Einsatz. Das System kombiniert eine vollverschweißte Arbeitskabine mit Injektorstrahlpistole GX, Zyklonrückgewinnung und integriertem Patronenstaubfilter. Wiederverwendbares Strahlmittel wird im Zyklon von Staub, Feinanteilen und groben Fremdkörpern getrennt und anschließend dem Strahlmittelkreislauf erneut zugeführt.

Die Filterpatrone wird automatisch durch Druckluftimpulse gereinigt. Ein elektronischer Timer steuert die Reinigungsintervalle. Der Strahlvorgang wird über ein pneumatisches Fußpedal gestartet und beim Loslassen sofort beendet.

Ihre Vorteile auf einen Blick

✅ Professionelles Injektorstrahlverfahren für regelmäßige Strahlarbeiten

✅ Zyklonrückgewinnung R-350 beziehungsweise R-400

✅ Automatische Pulse Jet Abreinigung der Filterpatrone

✅ Arbeitskammern bis 1.350 × 1.100 × 1.070 mm

✅ Maximale Betriebslast von 350 kg

✅ GX Handstrahlpistole mit GXT-8 Wolframkarbiddüse

✅ 800 mm lange Strahlhandschuhe mit Gewebeinnenfutter

✅ Pilotgesteuerte Druckregelung und Türsicherheitsschalter

✅ Geschlossene Bauweise für einen sauberen Arbeitsbereich

💡 Hinweis: Die serienmäßige GX Pistole ist mit einer Luftdüse Ø 4 mm und einer Strahldüse Ø 8 mm ausgestattet. Für die automatische Filterabreinigung ist zusätzliche Druckluftreserve einzuplanen.

Lieferumfang

Komponente	CAB-110S	CAB-135S
Strahlkabine	Vollverschweißte Arbeitskammer	Vollverschweißte Arbeitskammer
Rückgewinnung	Zyklon R-350	Zyklon R-400
Staubabscheider	DC-1100	DC-1500
Strahlsystem	GX Injektorstrahlpistole mit GXT-8 Wolframkarbiddüse Ø 8 mm
Weitere Ausstattung	Strahlhandschuhe mit 800 mm Länge, Strahlmitteldosierventil, Druckluftfilter 5 µm, pilotgesteuerte Druckregelung, Türsicherheitsschalter und impulsgereinigter Patronenfilter

Abmessungen und Gewicht

Modell	H	Hw	H1	H2	L	L1	L2	D
CAB-110S	1.990 mm	849 mm	840 mm	502 mm	1.240 mm	688 mm	450 mm	1.390 mm
CAB-135S	2.160 mm	847 mm	1.000 mm	502 mm	1.490 mm	988 mm	645 mm	1.770 mm

Die Bezeichnungen H, Hw, H1, H2, L, L1, L2 und D entsprechen der Maßzeichnung im Contracor Katalog auf Seite 4.

Technische Daten Strahlkabine

Merkmal	CAB-110S	CAB-135S
Artikelnummer	10215105	10215106
Elektrischer Anschluss	1,10 kW / 380 V / 3 Phasen / 50 Hz	1,50 kW / 380 V / 3 Phasen / 50 Hz
Betriebslast	350 kg
Schallpegel	80-120 dB
Filterabreinigung	Automatisch, Pulse Jet

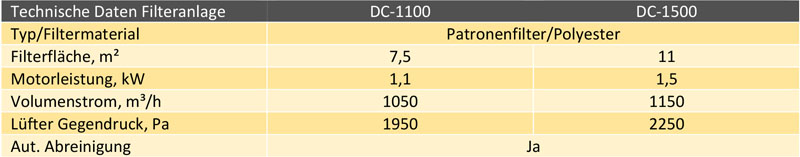

Technische Daten Filteranlage

Modell	Filtermaterial	Filterfläche	Lüfterleistung	Volumenstrom	Gegendruck
CAB-110 / DC-1100	Polyester	7,5 m²	1,1 kW	1.050 m³/h	1.950 Pa
CAB-135 / DC-1500	Polyester	11 m²	1,5 kW	1.150 m³/h	2.250 Pa

Anforderungen an die Druckluft

Luftdüse	Strahldüse	Druckluftbedarf in m³/min
Luftdüse	Strahldüse	2 bar	3 bar	4 bar	5 bar	6 bar	7 bar	8 bar	10 bar	12 bar
Ø 3,2 mm	Ø 6,0 mm	0,245	0,326	0,406	0,487	0,568	0,649	0,730	0,891	1,050
Ø 4,0 mm	Ø 8,0 mm	0,436	0,579	0,723	0,865	1,010	1,150	1,300	1,585	1,870
Ø 5,0 mm	Ø 10,0 mm	0,681	0,905	1,130	1,350	1,580	1,800	2,030	2,480	2,930

Strahlmittel und Befüllmenge

Die CAB-S kann mit den meisten wiederverwendbaren Trockenstrahlmitteln betrieben werden. Der Hersteller nennt im Katalog Aluminiumoxid, Siliziumkarbid, Granat, Glasperlen, Stahlschrot beziehungsweise Stahlkies und Kunststoffstrahlmittel als geeignete Medien.

Strahlmittel	Eignung und Hinweise
Glasperlen	Geeignet für Reinigen, Mattieren und schonendes Oberflächenfinish. Nur trocken und frei fließend verwenden.
Korund / Aluminiumoxid	Geeignet für höheren Abtrag, jedoch abrasiv. Erhöht den Verschleiß an Kabine, Zyklon, Düse und Schläuchen.
Siliziumkarbid	Geeignet, sehr aggressiv und stark verschleißfördernd. Wolframkarbiddüse verwenden.
Granat	Geeignet, jedoch abrasiv und verschleißfördernd.
Kunststoffstrahlmittel	Geeignet für materialschonendere Reinigung und Entlackung, abhängig von Körnung und Fließverhalten.
Stahlschrot / Stahlkies	Bis etwa 0,80 mm eingeschränkt verwendbar. Erhöht den Verschleiß der nicht ausgekleideten Kabineninnenwände.
Quarzsand / Schlacke	Quarzsand darf wegen der erheblichen Gesundheitsgefahr nicht verwendet werden. Schlacke wird wegen schneller Zerkleinerung nicht empfohlen.

💡 Hinweis: Quarzsand darf nicht verwendet werden. Strahlmittel und Werkstücke müssen trocken und frei von Öl oder Fett sein. Bei anhaltender Feuchtigkeit in der Druckluft kann ein Drucklufttrockner erforderlich sein.

Aufstellung, Bedienung und Wartung

Die Kabine ist auf einem ebenen, tragfähigen Untergrund aufzustellen und sicher zu erden. Türen, Zyklon, Staubabscheider und Wartungsbereiche müssen frei zugänglich bleiben. Elektrische Anschlüsse dürfen nur durch qualifiziertes Fachpersonal ausgeführt werden.

Vor dem Strahlen werden Filteranlage und Rückgewinnung eingeschaltet. Während des Betriebs bleiben alle Türen geschlossen. Nach der Bearbeitung wird das Werkstück innerhalb der geschlossenen Kabine abgeblasen; die Türen werden erst nach ausreichender Nachabsaugzeit geöffnet.

Regelmäßig zu kontrollieren sind Filterpatrone, Pulse Jet Komponenten, Staubbehälter, Zyklon, Strahldüse, Luftdüse, Schläuche, Handschuhe, Sichtfenster, Türdichtungen und Sicherheitsschalter. Verschlissene Komponenten erhöhen den Luftverbrauch und verschlechtern Strahlbild und Rückgewinnung.

Häufig gestellte Fragen

Was unterscheidet CAB-S von einer einfachen Saugstrahlkabine?
Die CAB-S besitzt zusätzlich eine Zyklonrückgewinnung und eine leistungsstarke integrierte Filteranlage mit automatischer Abreinigung.

Ist ein Kompressor enthalten?
Nein.

Wie viel Druckluft benötigt die Standarddüse?
Mit Ø 4 mm Luftdüse und Ø 8 mm Strahldüse werden 0,723 m³/min bei 4 bar, 1,010 m³/min bei 6 bar und 1,300 m³/min bei 8 bar benötigt.

Welche maximale Werkstücklast ist zulässig?
350 kg.
